Blechhochhaltesysteme an den Tafelscheren

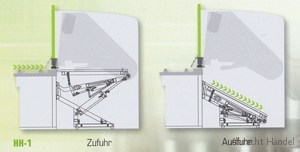

Bei den SafanDarley Tafelscheren der Baureihe GS - Shear steht, als Einstiegsmodell, die einfach wirkende Hochhaltevorrichtung vom Typ HH - 1, zur Verfügung.
Sie arbeitet pneumatisch und kann ein maximales Blechgewicht bis 200 kg hochhalten. Daher ist diese Hochhaltevorrichtung für Bleche bis 6 mm geeignet. Ihr Einsatz sollte, wie in der Grafik dargestellt, nur bei einfachen Anwendungen vorgenommen werden, da die Hochhaltevorrichtung nur eine Blechunterstützung bei der Positionierung des Bleches gegen den Hinteranschlag der Tafelschere hat.

Wenn der Schnitt ausgelöst wird, senkt sich die Hochhaltevorrichtung ab. So kann das geschnittene Blech nach dem Schneiden abrutschen. Gleichzeitig wird so das geschnittene Blech auch aus dem hinteren Bereich der Tafelschere geführt. Die Abstapelhöhe ist so gewählt, dass an das Ende der Hochhaltevorrichtung eine Europalette gelegt werden kann, auf die die Bleche dann rutschen können.

Eine problemlose Abführung der Bleche von der Europalette, mit Hilfe eines Gabelstaplers oder Hubwagens, ist so einfach und sicher gewährleistet.

Hier hat die Firma SafanDarley aus Holland eine ganz entscheidende Entwicklung bei den Hochhaltesystemen an den Tafelscheren betrieben. Gerade beim Schneiden von Blechtafeln ist heute eine hohe Präzision gefordert. Nur so ist der Einsatz von hydraulischen Blechtafelscheren wirtschaftlich zu vertreten.
Die hohe Präzision beim Schneiden von Blechtafeln muss bei einer Tafelschere Voraussetzung sein. Wenn mit der Schere schon kein genauer Schnitt möglich ist, hilft auch kein Hochhaltesystem.

Mit der Blechtafelschere der Baureihe GS hat die Firma SafanDarley eine hochwertige, robuste und vor allem eine genau schneidende Tafelschere zur Verfügung.

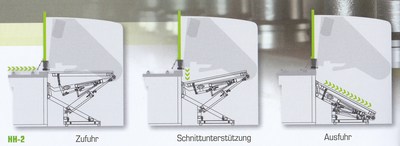

Mit der doppelt wirkenden Hochhaltevorrichtung Typ HH - 2, steht dem Anwender eine Hochhaltevorrichtung zur Verfügung, die verhindert, dass beim Schneiden, Beschädigungen durch Verschiebungen am Zuschnitt entstehen.

Das System arbeitet, anders als bei der Hochhaltevorrichtung Typ HH - 1 so, dass während des Schneidens, das zu schneidende Blech von der Hochhaltevorrichtung gehalten wird. Dies geschieht dadurch, dass die Hochhaltevorrichtung an der Messerseite sich, dem Schnittverlauf entsprechend, absenkt und der Blechstreifen von der Hochhaltevorrichtung gehalten wird. Ein Verdrehen oder Verrutschen ist so ausgeschlossen.
Erst nach erfolgter Durchtrennung des Bleches klappt die Hochhaltevorrichtung an der Rückseite ab und das geschnittene Blech kann über die so entstehende Schräge aus der Schere rutschen.

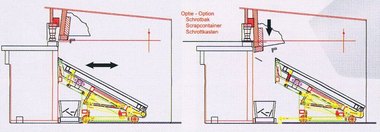

Typ HH - 5

Der Schrottstreifen wird automatisch durch die geöffnete Schrottweiche in den Schrottkasten abgeführt.

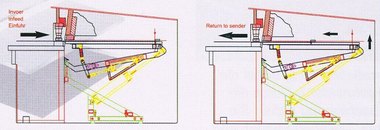

Das Return-to-Sender System bringt das geschnittene Blech, nach dem Schnitt, zurück auf den Scherentisch.
Ein ideales System für das Schneiden von empfindlichen Blechen.

Minimale Blechbreite 300 mm
Minimale Blechtiefe 100 mm
Minimale Blechtiefe 20 x S , ab Blechstärke 4 mm
Maximale Blechstärke 10 mm
